710四路1 kV偏压电源

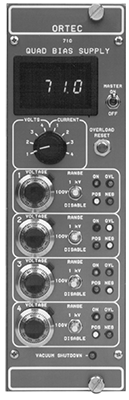

ORTEC 710 Quad 1 kV Bias Supply
  • 适用于固态、带电粒子探测器的偏置电压
  • 四个电源,具有可独立选择的极性、0至±100 V电压以及0至±1 kV电压
  • 如果探测器电流超过20 μA,将自动关闭
  • 真空故障时的探测器保护
  • 发生探测器或真空故障时用于停止数据收集的报警输出端
  • LED数字显示屏,方便读取任一电源的电流或电压
710型四路1 kV偏压电源包含四个高压电源,具有可独立选择的输出电压和极性。每个电源都提供可在0至±100 V或0至±1 kV范围内连续调节的输出电压,最大输出电流为20 μA。710型非常适合用于为固态带电粒子探测器提供偏置电压。710型还可以为在其电压和电流范围内工作的电离室和正比计数器供电。
  • 资料 +

  • 更多信息 +


    每个电源上的10圈锁定表盘可调节输出电压,控件分辨率为满量程的0.05%。反馈调节确保输出电压精度在满量程的±0.25%范围内。可以选择其中一个电源的输出电压或输出电流,以便在3-1/2位LED显示屏上进行监控。这在最初确定固态探测器的正确偏置电压时非常有用。可以以0.01 μA的分辨率测量0.01至19.99 μA范围内的探测器偏置电流。

    每个电源上的三位锁定拨动开关都可选择1 kV或100 V输出电压范围,或禁用该电源的运行。所有激活电源的输出也都由MASTER ON/OFF开关控制。每个电源上的红色LED用于指示偏置电压何 时打开。

    710型集成了若干功能,用以保护由它供电的探测器和确保所收集数据的完整性。当电源箱电源接通时,绿色LED将指示每个电源输出电压的极性,输出极性选择跳线安装在印刷电路板上。如果探测器电流超过20 μA,探测器的偏置电压将关闭,黄色过载LED指示灯将亮起,以指示关闭状态。在故障被清除和按下过载复位按钮之前,该特定通道保持关闭状态。为了避免探测器及其相关的前置放大器在局部真空中放电,可以使用真空关闭功能。继电器闭合接地端或真空表上跳闸电平的低TTL信号可被施加到真空关闭输入端,以在探测器真空室中发生真空故障时关闭所有偏置电源。黄色前面板LED亮起表示真空关闭被激活。当710型中发生过载或真空关闭时,后面板过载/关闭报警输出端会产生低TTL电平。此输出端可被连接到计算机或其他合适的报警器,以停止测量并阻止收集故障数据。多个710型模块的过载/关闭报警输出端可被连接在一起以产生一个共同的报警信号。

  • 规格 +


    710型包含四个相同的偏压电源,可独立调节它们的电压和极性。除非另有说明,否则规格适用于所有四个通道。

    性能

    极性

    正极性或负极性,可通过印刷电路板跳线为每个通道独立进行选择。

    输出电压范围

    前面板开关可选择0100 V01 kV

    输出电流范围

    每个输出端都内部限制到20 μA

    输出电压精度

    满量程的±0.25%

    电压控制分辨率

    1000 V范围时为0.5 V100 V范围时为0.05 V

    输出电压调整率

    <0.001%或1 mV(以较大者为准)。

    输出电压温度灵敏度

    050°C<30 ppm/°C

    输出电压长期不稳定性

    <0.001/24小时。

    输出纹波

    峰峰值<2 mV5 Hz100 MHz

    输出上升时间

    标称值为100 ms

    显示范围

    100 V范围时为0100 V,步长为0.1 V;在1000 V范围时为01000 V,步长为1 V;电流为019.99 μA,步长为0.01 μA

    显示非线性

    对于0100 V01 kV电压和010 μA电流,

    满量程≤±0.05%。

    显示不确定性

    ±1/2最低位有效数字。

    显示温度灵敏度

    050°C,≤50 ppm/°C


    控件和指示灯

    主开/
    (所有通道共用)

    前面板、双位拨动开关可启用或禁用所有四个电源。

    过载复位
    (所有通道共用)

    前面板、瞬时按钮开关可在电流过载后清除所有通道上的过载
    关闭。(参见OVL LED。)

    电压/电流
    (所有通道共用)

    前面板、八位旋转开关可选择从显示屏上读取的参数。可以选择其中一个电源的输出电压或输出电流。

    显示屏(所有通道共用)

    前面板、3-1/2LED显示屏用于监视电压/电流旋转开关选择的电源电压或电流。

    极性跳线(每通道1个)

    内部印刷电路板跳线可选择正或负输出极性。

    Pos/Neg LED
    (每通道2个)

    前面板绿色LED用于指示HV输出的极性。POS亮起代表正输出极性,或NEG亮起代表负输出极性。

    范围(每通道1个)

    前面板、三位锁定拨动开关可选择0100 V01 kV的全范围输出电压,或禁用输出端。

    On LED(每通道1个)

    如果电源被启用且未发生真空关闭或电流过载,前面板红色LED指示灯将亮起。

    电压控件(每通道1个)

    带锁定刻度盘的前面板、10圈、精密电位器可提供0100 V01 kV的连续可变输出电压,具体取决于所设置的电压范围。(另参见电压控制跳线。)

    电压控制跳线
    (每通道1个)

    内部印刷电路板跳线可选择REMOTE INPUT(远程输入端)或前面板电压控制电位器作为设置输出电压的源。通常设置在电压控制电位器位置。

    OVL LED(每通道1个)

    如果电源已关闭,前面板黄色LED将亮起,因为HV输出端所需的电流已超过20 μA。(参见过载复位。)

    真空关闭LED
    (所有通道共用)

    如果真空关闭被触发,前面板黄色LED将亮起。(参见真空关闭输入端。)


    输入端

    真空关闭(所有通道共用)

    如果施加低TTL信号或低于75 Ω的接地电阻,后面板BNC连接器将禁用所有电源并点亮真空关闭LED。如果高TTL信号或大于5 kΩ的接地电阻连接到此输入端,电源被启用,真空关闭LED熄灭。如果包含探测器的腔室失去真空,将与真空计上的跳闸电平一起用来关闭探测器偏压。

    远程输入端(每通道1个)

    后面板BNC连接器接受0+10 V输入,输入可从0到满量程控制输出电压。仅在电压控制跳线选择远程输入时才有效。


    输出端

    高压输出
    (每通道1个)

    后面板SHV连接器提供0至±100 V0至±1 kV偏置电压输出。

    OVL/SHDN报警(所有通道共用)

    如果在其中任何一个通道上发生真空关闭或过流关闭,后面板BNC连接器将提供集电极开路、低电平有效、TTL兼容信号。需要一个到+5 V的外部上拉电阻。其他710型模块的OVL/SHDN ALARM输出端可以并联连接,以产生一个共同的警报来指示探测器故障或实验中的真空故障。


    电气和机械

    电源要求

    710型由±24 V和±12 VNIM电源箱(如ORTEC 4001A/4002ANIM电源箱/电源)供电。所需电源为+24 V90 mA+12 V390 mA-12 V360 mA-24 V

    90 mA

    重量

    净重 1.4千克(3.2磅)。装运重量2.9千克(6.4磅)

    尺寸

    标准双宽NIM模块,6.90 x 22.13厘米(2.70 x 8.714英寸)前面板,符合DOE/ER-0457T的要求。


  • 订购信息 +


    型号

    描述

    710

    四路1-kV偏压电源







    可选的电缆附件

    C-24-12

    带两个BNC公插头的RG-62A/U 93欧姆电缆;12英尺长

    C-36-12

    带两个SHV母插头的RG-59A/U 75欧姆电缆,12英尺长
