ULTRA和ULTRA-AS离子注入硅带电粒子辐射探测器

Silicon Charged Particle Radiation DetectorsULTRA
  • 带电粒子探测器谱测量的标杆。
  • 超薄入射接触窗，可实现最佳能量分辨率。
  • 由于较近的探测器与保护壳间距而具有较高的几何效率。
  • 结实可靠。
  • 镀金壳，适用于长寿命使用。
  • 先进的表面钝化确保了整体器件稳定性。
  • ORTEC质量和可靠性。
  • 可烘烤至200°C（需要使用特殊订单订购）。

ULTRA-AS
  • 用于α能谱测量的低本底版本

  • 资料 +

  • 更多信息 +


    用于α和β能谱测量的ULTRA离子注入硅探测器是有史以来生产的最先进的带电粒子探测器。它们的可靠性使ORTEC成为NASA空间应用硅探测器的唯一供应商。

    入射面和后接触面都采用离子注入。入射接触面采用极薄（~500Å）的硼注入。硅表面和安装壳体顶部之间的距离<1 mm，从而可提供最大的几何效率。前接触面可以使用溶剂润湿的棉签轻松进行清洁。

    ULTRA探测器带有镀金安装壳体。金的优异导电性、永不氧化性使其成为优于不锈钢或铝的首选材料。覆盖关键二氧化硅层的先进表面钝化确保了器件的绝对稳定性。

    极低的漏电流允许在1 μs的放大器整形时间常数下达到保证的能量分辨率。

    低本底ULTRA-AS探测器采用特殊的低本底材料制成，具有优化的耗尽厚度，可最大限度地减少宇宙射线的本底计数。所有ORTEC α能谱仪（α Aria、α Duo和α Ensemble）均可配备ULTRA-AS探测器或R系列加固面垒型探测器。所有这些能谱仪在配备450 mm2探测器时，在3至8 MeV能量范围内具有每天≤24个计数的保证本底性能。

    ULTRA和ULTRA-AS探测器安装罐的尺寸与相应尺寸A或R系列探测器的安装罐尺寸相同，从而确保了ULTRA探测器完全适用于现有A或R系列探测器的任何应用。

    *维护探测器和腔室清洁度可使本底计数水平低至0.05个计数/小时/cm2的有效面积，这对应于6个计数/24小时/450 mm2的有效面积。

    **ULTRA系列探测器需要正偏压。R系列探测器需要负偏压。

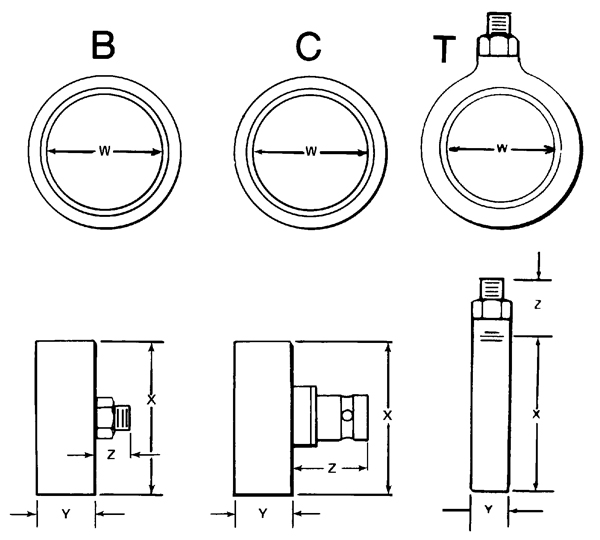

  • 安装布局 +


    B  壳体背面的Microdot连接器。

    C  壳体背面的BNC连接器。

    T  壳体侧面的Microdot。仅壳体的一侧有一个开口。可提供高达600 mm2的有效面积。

    尺寸以毫米为单位。


    探测器尺寸 (mm2)
    W (标称)    		 B型 后 Microdot C型 后 BNC “BLIND”型 T侧Microdot
     X Y Z X Y Z X Y Z
     025  5.6 16.7 12.3 7.1 16.7 12.3 15.9 19.4 7.9 9.9
     050  8.0 16.7 12.3 7.1 16.7 12.3 15.9 19.4 7.9 9.9
     100  11.3 23.6 12.3 7.1 23.6 12.3 15.9 26.1 7.9 9.9
     150  13.8 23.6 12.3 7.1 23.6 12.3 15.9 26.1 7.9 9.9
     300  19.5 28.6 12.3 7.1 28.6 12.3 15.9 31.6 7.9 9.9
     450 23.9 32.0 12.3
    		 7.1 32.0 12.3
    		 15.9 34.8 7.9 9.9
     490 25.0 33.4 12.3
    		 7.1
    		 33.4 12.3
    		 15.9
     600 27.6 36.1 12.3
    		 7.1
    		 36.1 12.3
    		 15.9 38.4 7.9 9.9
     900 33.9 45.2 12.3
    		 7.1
    		 45.2 12.3
    		 15.9
     1200 40.0 48.8 12.3
    		 7.1
    		 48.8 12.3
    		 15.9
     2000 51.0 65.5 12.3
    		 7.1
    		 65.5 12.3
    		 15.9
     3000 62.0 76.2 12.3
    		 7.1
    		 76.2 12.3
    		 15.9
     公差 ±0.5 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3

  • ULTRA探测器的订购信息 +


    指定B、C或“Blind”T**安装座。订购：为所需的安装座添加适当的字母前缀。例如：BU-016-300-100或TU-016-300-100。

    *型号的前三位数字表示使用标准ORTEC电子设备和1-μs整形时间常数时，241Am，5.486-MeV α的总系统分辨率FWHM。

    **对于“Blind”T型安装座，ULTRA最大可达600 mm2.

    注:兼容Alpha套件的探测器:ENS-系列(购买新系统时含安装和测试)、ENS8系列(新系统的8包备件)、B接口的ULTRA-AS和低本底R系列探测器型号保证与Alpha套件产品(DUO、MEGA、ARIA、ENSEMBLE)兼容。所有其他探测器都需要经过特殊批准以保证其兼容性及指标规格。



    有效面积 (mm2)
    		 保证最大分辨率* (keV FWHM) 最小耗尽深度 100 µm
    α β 型号
    25 12
    14    		 6
    8    		 U-012-025-100
    U-014-025-100
    50 12
    14    		 6
    8    		 U-012-050-100
    U-014-050-100
    100 13
    15
    		 7
    9    		 U-013-100-100
    U-015-100-100
    150 14
    16    		 9
    10    		 U-014-150-100
    U-016-150-100
    300 16
    19    		 11
    14    		 U-016-300-100
    U-019-300-100
    450 17
    21    		 12
    16    		 U-017-450-100
    U-021-450-100
    600 22
    24    		 17
    19    		 U-022-600-100
    U-024-600-100
    900 27
    33    		 22
    28    		 U-027-600-100
    U-033-900-100
    1200 35
    42    		 30
    37    		 U-035-1200-100
    U-042-1200-100
    2000 50
    58    		 45
    53    		 U-050-2000-100
    U-058-2000-100
    3000 60
    70    		 55
    65    		 U-060-3000-100
    U-070-3000-100


    有效面积 (mm2)
    		 保证最大分辨率* (keV FWHM) 最小耗尽深度 300 µm
    α β 型号
    25 11
    13    		 5
    7    		 U-011-025-300
    U-013-025-300
    50 11
    13    		 5
    7    		 U-011-050-300
    U-013-050-300
    100 12
    14    		 6
    8    		 U-012-100-300
    U-014-100-300
    150 13
    15    		 8
    9    		 U-013-150-300
    U-015-150-300
    300 15
    18    		 10
    13    		 U-015-300-300
    U-018-300-300
    450 16
    20    		 11
    15    		 U-016-450-300
    U-020-450-300
    600 21
    23    		 16
    18    		 U-021-600-300
    U-023-600-300
    900 25
    30    		 20
    25    		 U-025-900-300
    U-030-900-300
    1200 30
    37    		 25
    32    		 U-030-1200-300
    U-037-1200-300
    2000 40
    48    		 35
    43    		 U-040-2000-300
    U-048-2000-300
    3000 55
    65    		 50
    60    		 U-055-3000-300
    U-065-3000-300


    有效面积 (mm2)
    		 保证最大分辨率* (keV FWHM) 最小耗尽深度 500 µm
    α β Model No.
    25 11
    12    		 5
    6    		 U-011-025-500
    U-012-025-500
    50 11
    13    		 5
    7    		 U-011-050-500
    U-013-050-500
    100 12
    14    		 6
    8    		 U-012-100-500
    U-014-100-500
    150 12
    14    		 7
    9    		 U-012-150-500
    U-014-150-500
    300 14
    17    		 9
    12    		 U-014-300-500
    U-017-300-500
    450 15
    19    		 10
    14    		 U-015-450-500
    U-019-450-500
    600 20
    22    		 15
    17    		 U-020-600-500
    U-022-600-500
    900 23
    28    		 18
    23    		 U-023-900-500
    U-028-900-500
    1200 28
    38    		 23
    30    		 U-028-1200-500
    U-035-1200-500
    2000 35
    43    		 30
    38    		 U-035-2000-500
    U-043-2000-500
    3000 50
    60    		 45
    55    		 U-050-3000-500
    U-060-3000-500

  • ULTRA-AS探测器的订购信息 +


    指定B、C或“Blind”T**安装座。订购：为所需的安装座添加适当的字母前缀。例如：BU-034-1200-AS或TU-019-300-AS。**

    *型号的前三位数字表示使用标准ORTEC电子设备和1-μs整形时间常数时，241Am，5.486-MeV α的总系统分辨率FWHM。

    **对于“Blind”T型安装座，ULTRA-AS最大可达600 mm2。

    ~100 μm有效深度可最大限度地减少宇宙背景。

    注:兼容Alpha套件的探测器:ENS-系列(购买新系统时含安装和测试)、ENS8系列(新系统的8包备件)、B接口的ULTRA-AS和低本底R系列探测器型号保证与Alpha套件产品(DUO、MEGA、ARIA、ENSEMBLE)兼容。所有其他探测器都需要经过特殊批准以保证其兼容性及指标规格。

    有效面积 (mm2)

    α分辨率* (keV FWHM @ 5.486 MeV)

    型号

    300

    19

    U-019-300-AS

    450

    20

    U-020-450-AS

    490

    20

    U-020-490-AS

    600

    24

    U-024-600-AS

    900

    29

    U-029-900-AS

    1200

    37

    U-037-1200-AS

    2000

    53

    U-053-2000-AS

    3000

    64

    U-064-3000-AS

  • ULTRA-AS ENS探测器的订购信息 +


    使用Alpha Suite谱仪安装ULTRA-AS并进行系统测试。

    以B安装座提供。

    *型号的前三位数字表示使用标准ORTEC电子设备和1-μs整形时间常数时，241Am，5.486-MeV α的总系统分辨率FWHM。

    ~100 μm有效深度可最大限度地减少宇宙本底。

    注:兼容Alpha套件的探测器:ENS-系列(购买新系统时含安装和测试)、ENS8系列(新系统的8包备件)、B接口的ULTRA-AS和低本底R系列探测器型号保证与Alpha套件产品(DUO、MEGA、ARIA、ENSEMBLE)兼容。所有其他探测器都需要经过特殊批准以保证其兼容性及指标规格。

    有效面积 (mm2)

    α分辨率* (keV FWHM @ 5.486 MeV)

    型号

    300

    19

    ENS-U300

    450

    20

    ENS-U450

    490

    20

    ENS-U490

    600

    24

    ENS-U600

    900

    29

    ENS-U900

    1200

    37

    ENS-U1200

    2000

    53

    ENS-U2000

    3000

    64

    ENS-U3000
