ORTEC 早在1970s 就开始引领N型高纯锗的制造领域，并且在1990s使用4个N型晶体的高纯锗制造出了TETRAD探测器。ORTEC TETRAD 探测器可以在广泛的能量范围内、有限的空间内提供最佳的绝对效率。如今ORTEC继续保持了在N型高纯锗探测器制作工艺上的领先地位，并且提供了标准型号的TETRAD探测器，旨在为核物理应用提供更好的产品。

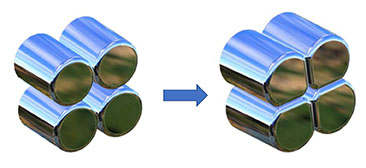

独立的离散探测器晶体通过切掉边缘来实现更紧密的封装以及更小的空间
| 指标 |
优势 |
|
• 前表面和侧面使用薄的接触极 (可探测到能量范围20 keV–10 MeV的伽马射线 ) ，探测器之间位置紧密 (间距约1.5 mm) 可最小化死层。 |
• 在有限空间内最大化计数效率
• 允许“加回”模式
|
| • 使用同轴几何形状的N型晶体 |
• 成型时间短，能量分辨率高
• 优秀的峰识别能力和良好的信噪比
|
| • N型高纯锗材料 |
• 良好的抗中子、质子能力
• 良好的退火能力，如发生损伤可恢复性能 |
| • 5升杜瓦罐( 液氮保持时间可达12 小时) |
• 全方向 — 允许探测器安装在任意方位 |
| • 坚固可靠的设计 |
• 探测器的性能和寿命更加可靠
• 真空完整性与常规探测器近似
• 安装简单
|
| • 可独立控制的4个前放 |
• 允许对每个探测器单独优化并且提高系统整体的性能 |

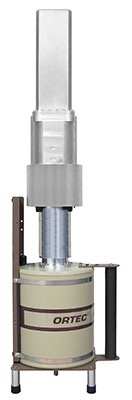

每个高纯锗探测器的晶体均使用同轴几何结构，锗晶体的两边是90度角，其余纵向面与两边由弧形连接。四个探测器紧密的封装在一起形成一个“四叶草形状”，并且安装在一个端盖内。冷指通过5L的杜瓦罐液氮对其制冷，制冷维持时间约12小时。
ORTEC TETRAD 探测器使用的N型高纯锗晶体主要提供2个优点。首先，N型材料最大化降低了核物理实验中常见的中子和质子对探测器的损伤；其次，光子在晶体内耗尽能量之前可能会经过多次散射。根据能量的不同，光子的能量可能在一个探测器内沉积一部分，然后散射到其它探测器中，沉积剩余的能量。为了测量这部分能量并且保证全能峰的能量完全收集，ORTEC的N型探测器的外表面使用的很薄的接触极，最大限度的提高入射或者散射光子，尤其是低能光子的通过效率。
四个探测器可以独立收集能量信息，并且通过“加回”算法处理散射光子的问题。“加回”算法可以使得TETRAD 探测器的系统总绝对效率远远大于四个独立晶体的总和。
此外，四个较小的晶体和独立的前置放大器与更大的探测器相比，系统的最大计数率更高且分辨率更好。
典型应用
科研机构/大学
ORTEC TETRAD 探测器广泛应用于核物理研究，尤其是在受限制的空间内需要最佳的能量分辨率和相对效率的应用场景。ORTEC TETRAD探测器的两个典型应用:
- 核反应截面测量和核结构分析相关的束流实验
- 辐照材料的裂变产物分析 (分支比)
性能
具体参数见产品彩页。保证值均由ORTEC模拟或者数字化电子学测量得到。
O
RTEC TETRAD 探测器坚固耐用，使用寿命很长。目前 TETRAD 的设计进一步提升了售后维护的便捷性，允许在现场解决一些简单的技术问题，省去了返厂维修的复杂步骤。此外，TETRAD 探测器中的高纯锗晶体可以独立拆卸维护，不需要对整体组件进行拆卸。
