- 紧凑型(最大尺寸为6-1/2英寸 x 20英寸)
- 轻型探测器/杜瓦瓶组件8-10磅、不锈钢护罩25磅、铝护罩〜12磅
- 用于冷却端盖的1/4英寸世伟洛克接头(可选)
- 泡沫橡胶绝缘减少了冲击
- 用于原位LN2再填充的外部接口
- 军用规格电气连接
- 防水
- 可提供Be或Al端盖

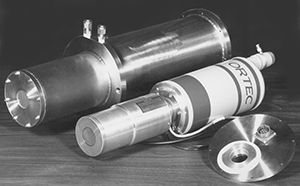

ORTEC管道监测仪(PGM-1)设计用于监测核反应堆冷却剂管道中的流体/蒸汽密度。其他应用包括腐蚀产物活度监测、煤浆中硫的活化分析以及烟囱监测。在需要进行高分辨率γ射线能谱测量的应用(如反应堆冷却剂管道监测)中,可以使用高纯度锗(HPGe)辐射探测器。然而,所有锗辐射探测器都需要液氮(LN2)冷却才能运行。特殊的杜瓦瓶(保温瓶)设计符合紧凑的空间要求。
反应堆冷却剂管道在距离探测器窗口0.5英寸范围内的温度可高达650°F。为确保在此环境下提供足够的冷却保护,不锈钢端盖内置冷却管,可根据需要循环冷水。这种小而坚固的组件通过法兰固定在冷却剂管道上。
液氮通过连接到壳体后部的单独自动填充系统定期重新填充。LN2杜瓦瓶的保持时间超过16小时。通过军用规格连接器实现了探测器组件的电气连接(前置放大器电源、探测器、高压偏压、高压截止、放大器输出、测试脉冲发生器输入)。这种结构紧凑(最大尺寸为约20英寸长和6-1/2英寸直径)、结实的辐射探测器组件可在室内或室外操作。
