溴化镧闪烁辐射探测器

Lanthanum Bromide LaBr3(Ce) Scintillation Radiation Detector
  • 高光输出和快速衰减时间输出脉冲。
  • 比NaI（Tl）更好的能量分辨率和稳定性。
  • 高输入计数率下更高的最大处理量。
溴化镧或LaBr3（Ce）是新一代的无机闪烁伽马射线探测器。LaBr探测器具有更高的分辨率和更快的光衰减时间。

与最新的ORTEC数字电子设备一起使用时，与NaI（Tl）相比，这些探测器具有更高的分辨率、更好的脉冲形状和温度稳定性。

  • 资料 +

  • 更多信息 +

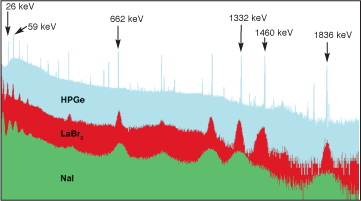

    Lanthanum Bromide Scintillation Radiation Detector Comparison更高的分辨率和效率
    如图1所示，LaBr的分辨率性能比NaI（Tl）系统高出了大约2倍。注意，NaI（Tl）探测器和溴化镧探测器都不能达到HPGe探测器的分辨率。对于相同的体积，LaBr的效率是NaI（Tl）的约1.3倍，并且衰减时间常数略大于NaI探测器衰减时间的10％（参见表1）。在光电子产额的基础上，LaBr比NaI（Tl）具有更高的效率和温度稳定性

    高计数率兼容性
    溴化镧探测器可以在很宽的计数率动态范围内运行，而能量分辨率几乎没有变化。

    探测器类型 分辨率@622 keV (%) 密度 (g/cc) 相对于NaI的光电子产额 主要衰减时间 (usec)
    LaBR3(Ce) 2.8 - 4.0 年 5.29 130 0.026
    NaI(Tl) 7 3.7 100 0.230
    HPGe 0.2 (1.3 keV) 5.35 不适用 不适用


    图2和图3显示了带有ORTEC digiBASE的LaBr探测器的高速率性能。
    Lanthanum Bromide Scintillation Radiation Detector throughput count rate resolution

    digiBASE在很宽的计数率范围内具有非常稳定的分辨率。

  • 规格 +


    尺寸及重量

    型号

    基座OD

    PMT OD

    探测器外壳OD

    探测器外壳长度

    总体长度

    净重

    装运重量

    LABR-1x1

    57 mm
    2.2    英寸

    44.5 mm
    1.8    英寸

    30.4 mm
    1.2    英寸

    26.1 mm
    1.0    英寸

    143 mm
    5.6    英寸
    +    针脚

    ~0.06磅

    5磅

    LABR-1.5x1.5

    58.7 mm
    2.3    英寸

    58.7 mm
    2.3    英寸

    43.1 mm
    1.7    英寸

    39 mm
    1.5    英寸

    151.5 mm
    6.0    英寸
    +    针脚

    ~1磅

    5磅

    LABR-2x2

    58.7 mm
    2.3    英寸

    58.7 mm
    2.3    英寸

    55.8 mm
    2.2    英寸

    51.5 mm
    2.0    英寸

    164 mm
    6.5    英寸
    +    针脚

    ~1.5磅

    5磅

    LABR-3x3

    58.7 mm
    2.3    英寸

    58.7 mm
    2.3    英寸

    82.5 mm
    3.2    英寸

    157 mm
    6.2    英寸

    194 mm
    7.6    英寸
    +    针脚

    ~2磅

    5磅


    谱分析电子设备

    电子设备

    PMT基座/前置放大器

    放大器

    MCB

    HVPS

    备注

    digiBASE或DigiBASE-E

    包括

    包括

    包括

    包括

    最简单的系统 - 需要计算机

    带DIM-296的digiDart或digiDART-LF

    包括

    包括

    包括

    包括

    需要使用或无需使用计算机的便携式应用

    采用296 PMT基座的NIM解决方案

    包括

    NIM*

    MCB**

    包括

    需要NIM电源箱/电源和计算机。能量和定时可以同时进行。

    采用276 PMT基座的NIM解决方案

    包括

    NIM*

    MCB**

    556

    需要NIM机箱/电源和计算机。能量和定时可以同时进行。

    采用266 PMT基座和113前置放大器的NIM解决方案

    包括

    NIM*

    MCB**

    556

    需要计算机。能量和定时可以同时进行


    *NIM放大器的选择：855、575A、570、590A、671、672、572A

    **MCB的选择：EASY-MCA-2K、EASY-MCA-8K

  • 订购信息 +


    型号

    描述

    LABR-1x1

    LaBr3（Ce）闪烁探测器，1 x 1英寸晶体与1.5英寸直径的14针PMT；分辨率3.5％保证。St. Gobain部件号2-4-7174

    LABR-1.5x1.5

    LaBr3（Ce）闪烁探测器，1.5 x 1.5英寸晶体与2英寸直径的14针PMT；分辨率3.0%目标。St. Gobain部件号2-4-6115。

    LABR-2x2

    LaBr3（Ce）闪烁探测器，2 x 2英寸晶体与2英寸直径的14针PMT；分辨率3.5%目标。St. Gobain部件号2-4-6288。

    LABR-3x3

    LaBr3（Ce）闪烁探测器，3 x 3英寸晶体与3英寸直径的14针PMT；分辨率3.5%目标。St. Gobain部件号2-4-7175。
