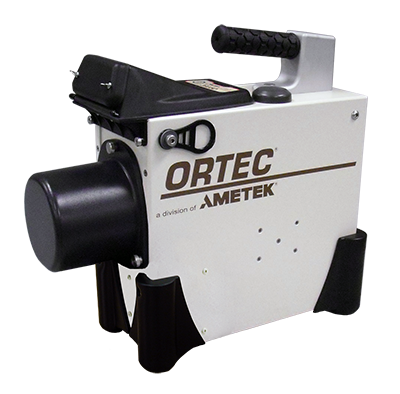

trans-SPEC-DX-100T电池供电型、便携式电制冷HPGe伽马能谱仪

电池供电型数字化高纯锗(HPGe)伽马能谱测量设备。

  • 无需LN2 - 微型、高可靠性、“运行”的斯特林制冷器,完全脱离液氮;探测器元件封装在高可靠性、低损耗、全金属密封的低温恒温器内。
  • 高灵敏度 - 大型(>40%相对效率)HPGe探测器。
  • 高稳定性 - 数字电子设备为恶劣条件下的棘手分析提供了解决方案。
  • 明亮和清晰 - VGA分辨率显示与触摸感应操作屏。
  • 一体化集成设计 - 坚固紧凑、无需互连 - 易于安装和使用。
  • 智能 - 九个感兴趣区域(ROI)的核素识别和活度计算。
  • 可靠连接 - USB 2.0和无线802.11通信、内置GPS和采集光谱的安全数字输入/输出(SDIO)存储。
  • 灵活 - 可以使用各种电源,包括内置电池、辅助外部电池、汽车电池(任何12 V DC)和线路电源;可自动进行切换。
  • 资料 +

  • 更多信息 +


    Trans-SPEC-DX-100T应用

    • 核材料滞留
    • 核保障监督检查
    • 原位废物分析测量
    • 应急响应
    • 反应堆维护,例如腐蚀产物监测
    • 医学物理学

    trans-SPEC-DX-100T是一款HPGe伽马射线能谱仪,易于操作,可满足几乎所有需求。它不需要液氮,也不需要长电缆。它集成了几乎所有功能,可随时使用。

    许多部署于现场的ORTEC trans-SPEC和Detective仪器都相继证明了此基本设计和革命性微型斯特林循环制冷器的可靠性,其微型斯特林循环制冷器可对集成HPGe探测器进行可靠和高效的冷却。

    HPGe探测器和冷却器
    trans-SPEC-DX-100T HPGe探测器采用ORTEC GEM系列P型晶体,其直径为65 mm,长度为50 mm,相对效率>40%。

    大型HPGe晶体可提高灵敏度并缩短MDA时间。“超方形”几何形状意味着在能量超过2 MeV时仍有绝佳的绝对效率。

    所有trans-SPEC-100仪器都使用相同的标称锗晶体。ORTEC可应要求提供显示建筑材料的剖面图,它适用于大多数蒙特卡罗建模程序。

    晶体装在全金属密封的加固型低温恒温器中,并由高度可靠的微型斯特林循环制冷器冷却。该制冷器在100°K时能够提供大约1 W的热升力,在工作时消耗的功率不到25 W。

    数字电子设备
    探测器信号处理由先进的数字电子设备实现。数字光谱仪中的有源数字降噪滤波器(LFR)降低了机械产生的颤噪噪声对探测器输出信号的影响,从而具有良好的能量分辨率。在密码控制下,用户界面可完全控制电子设备的参数设置。

    显示和控制
    trans-SPEC-DX-100T具有明亮清晰的VGA分辨率显示和触摸感应操作屏。菜单导航非常直观。

    对数和线性显示模式下,与传统的多通道分析仪类似,可以显示和操纵实时放射性核素伽马射线能谱(例如,垂直刻度、缩放)。

    有三行按钮在逻辑上被组合在一起。顶行用于ROI操作和导航,第二行用于频谱显示控制,底行用于硬件控制、存储光谱和导航到菜单模式。

    实时活度计算 ... 不需要PC!
    trans-SPEC-DX-100T可以使用内部存储的校准信息,只需按一下按钮即可执行简单的核素活度计算,而无需使用PC。可轻松管理: 用于分析的库、显示的峰值标签、单位标签和校准参数。

    这些参数可以由MAESTRO(MCA仿真软件)轻松创建和下载到trans-SPEC-DX-100T,或被直接输入。参数可以在现场进行更改以适应不断变化的需求。可为最多9个核素的列表计算活度。可以保存光谱数据,然后通过更复杂的计算机分析软件包(如GammaVision)重新进行更详细的分析。

    峰值信息功能
    峰值信息功能允许用户轻松检查数据是否一切正常。

    数据安全
    MCA数据安全是一个重要的考虑因素。菜单具有数字密码或PIN保护。操作可分为两类:用户和管理员。用户密码可保护仪器免受未经授权的使用,使用户可以保护存储在内存中的数据。ADMIN或Setup(设置)功能由不同的管理员密码保护。ADMIN功能只能由管理员更改,以确保结果基于正确的参数。

    设置控制
    可以在密码保护下完全控制所有相关的仪器设置。

    仪器“健康状态”
    trans-SPEC-DX-100T HPGe探测器采用“SMART-1™”诊断技术,可验证仪器是否正常运行。“健康状态”和仪器状态一目了然。

    CONNECTIONS程序(例如trans-SPEC-DX-100T附带的MAESTRO)可以读取健康状态参数,并在笔记本电脑上显示(如果已连接)或者在trans-SPEC-DX-100T的状态屏幕上显示这些参数。用户开发的软件包可以通过trans-SPEC-DX-100T读取状态寄存器,以进行频谱QA。

    电源选择的灵活性
    trans-SPEC-DX-100T可以由各种电源供电。对于从环境温度的初始冷却,可将它放置在扩展坞上,或连接到紧凑型AC/电源适配器/充电器(PAC)上。扩展坞上有小型的空气助流器,以协助在高环境温度(>40°C)条件下进行初始冷却。

    MCA仿真和光谱分析...附带MAESTRO MCA仿真器
    附带最新版本的MAESTRO MCA软件,可在您的PC或笔记本电脑上运行。它提供标准的图形用户界面,可从方便的大屏幕控制所有系统参数。

    MAESTRO是ORTEC CONNECTIONS系列产品,可与其他ORTEC光谱仪和支持计算机组成完整的系统网络。MAESTRO包括识别峰值、编辑库、创建、打印和保存感兴趣区域(ROI)、执行能量校准以及使用简单的“作业流”自动执行任务等功能。

    使用移动MCB服务器进行无线远程控制和监控
    移动MCB服务器软件应用程序使任何具有PDA的ORTEC便携式仪器都能够与ORTEC软件应用程序(如MAESTRO、GammaVision和Detective-Remote)进行通信。移动MCB服务器的作用类似于无线版本的USB接口,允许用户通过无线网络控制和监控任何便携式光谱仪。

    使用可选的A11工具包创建您自己的自定义软件
    可选的A11 CONNECTIONS程序员工具包适用于那些希望将trans-SPEC-DX-100T集成到自己软件系统中的用户。工具包提供ActiveX控件,用于简化LabVIEW、Visual C++和Visual Basic的编程。

  • 规格 +


    辐射探测器

    尺寸

    标称65毫米直径 x 50毫米长。同轴结构。P型高纯锗。

    相对效率

    40%典型值(ANSI/IEEE 325-1996

    分辨率

    1600 eV @ 122 keV和≤2.3 keV @ 1332 keVFWHM在最佳设置下可得到保证)

    峰形

    1.9典型值(FWTM/FWHM

    低温恒温器和制冷器

    “硬化”低温恒温器和高可靠性、低功耗的斯特林制冷器。低温恒温器的设计使用户可以随时关闭然后重新打开trans-SPEC-DX-100T,而不必像传统HPGe探测器那样需要等待完整的热循环(在冷却之前完全预热)。此功能可大大提高测量活动期间的系统可用性。

    数字噪声抑制

    LFR滤波器。”


    数字MCA和数据处理器

    显示

    VGA 640 x 480 TFT,阳光下可读,触摸灵敏,可用手指或手写笔操作。

    数据处理器

    Marvel 806 MHz XScale

    数据存储

    内部RAM和可移动SD卡。

    计算机接口

    连接到笔记本电脑的USB接口。通过Microsoft®ActiveSync进行光谱传输。通过Microsoftremotedsp.exe”(附带)进行远程控制。Wi-Fi802.11)通信软件可选。

    GPS(全球定位系统)

    符合内部NMEA标准的WAAS

    数字MCA

    与多光谱数据的内部存储。

    数字噪声抑制

    LFR滤波器”ORTEC(专利申请中)。

    转换增益

    16k通道。

    最大存储光谱数

    在移动存储上无限制。

    全屏显示和缩放模式

    显示多个ROI

    主显示可配置状态行

    用户可配置参数显示允许从以下内容中选择两个参数:光标能量、位置、活时时间、剩余活时时间、剩余实时时间、剩余电量、计数率、ROI计数率和计数。

    能量校准

    能量与通道的二次拟合。

    在线活度计算

    可最多为9个用户定义的区域在线计算活度和不确定性,并将它们显示在屏幕上。活度可通过将净计数率除以用户提供的效率因子得到。

    多个预设

    活时、实时、积分峰值计数、峰值计数、不确定性和多核素MDA。最多可指定20个核素ROI。当满足所有MDA要求时,采集将停止。实时/活时,为1秒的倍数。


    菜单功能

    在显示光谱时按菜单按钮会显示主菜单。


    主菜单选项

    查看状态

    显示所有主要的MCA设置,包括:活时、实时、死区时间、电池电压、偏置电压、微调增益、粗调增益和基线恢复[BLR]设置。

    样品ID

    可以输入完整的字母数字样本描述;包含在频谱文件中。

    峰值信息

    显示由标记位置所确定区域的质心、FWHM、净计数和总计数。

    MCA设置

    允许调整MCA控件。
    1 - HV
    设置
    2 -
    放大器设置
    3 -
    预设设置
    4 - ADC
    设置
    5 -
    稳定器设置
    6 -
    核素ROI设置
    7 -
    音频设置
    8 -
    健康状态(只读)

    常规设置

    控制仪器访问、校准和LCD显示。
    1 -
    更改用户密码
    2 -
    更改管理员密码
    3 -
    输入管理员密码
    4 -
    锁定光谱显示
    5 - USB
    控制
    6 -
    校准
    7 -
    设置PHA模式
    8 -
    状态/标记行

    状态/标记行

    设置频谱显示顶部的状态行和底部的标记行,以选择显示以下参数:
    1
    )状态行,其中两个参数:活时、实时、剩余活时、剩余实时、剩余电量、计数率、ROI计数率。
    2
    )标记行,其中两个参数:标记位置(能量)、标记位置(通道)、标记通道计数。

    光谱设置

    1)在保存时要求输入样品说明
    2
    )设置默认的样品描述
    3
    )设置数据位置
    4
    )设置文件保存格式
    5
    )显示存储的频谱
    6
    )删除频谱

    核素报告

    显示预定义核素列表并报告每个核素的活度。

    冷却器设置

    允许用户打开或关闭冷却器并报告任何故障情况。


    系统硬件设置

    粗调增益

    12481632

    微调增益

    0.451。利用可用的增益设置范围,可实现以下~40 keV~7 MeV的全量程能量范围。

    转换增益

    51216k通道的软件控制。

    死区时间校正

    根据Gedcke-Hale方法进行扩展的活时校正。精度:参考区域峰值在每秒050,000计数之间变化±3%。

    线性

    积分非线性:用混合源测量,在光谱的前99.5<±0.025%。
    微分非线性:<±1%
    数字频谱稳定器:通过计算机控制,稳定增益和零误差。

    温度系数

    增益:<35 ppm/°C[通常为30 ppm/°C]
    偏移:<3 ppm/°C

    过载恢复

    在最大增益时,在2.5个无过载脉冲宽度内从X1000过载恢复到额定输出的2%以内。(使用MAESTRO InSight示波器测量。)

    脉冲堆积拒绝器

    自动设置阈值。脉冲对分辨率通常为500 ns

    数字门控基线恢复器

    由计算机控制的恢复率调整(高、低和自动)。美国专利号5,912,825

    LLD

    在通道中设置数字低电平鉴别器。LLD设置以下的通道中的数据硬截断。

    ULD

    在通道中设置数字高电平鉴别器。ULD设置以上的通道中的数据硬截断。

    计数率计

    MCA/PC屏幕上显示计数率。


    物理规格

    最大总体尺寸

    (包括手柄、Ge探测器端盖和减震器)39.4厘米长 x 16.3厘米宽 x 34.9厘米高(15.5英寸长 x 6.55英寸宽 x 13.75英寸高)

    重量

    24.4磅(11.1千克)

    内部电池续航时间

    内部电池充满电时,冷探测器在25°C下可连续运行>2小时;通过使用“电池带”形式的外部电池组可以无限期地延长电池续航时间。该装置预计在冷却后就会继续运转。

    输入电源

    10-17 V DC 30 W或通过自动感应电源供电的电池充电器。

    工作温度范围/湿度

    -15+50°C35°C时相对湿度<90%,不结露。

    通讯端口

    与系统的外部接口
    1SD(安全数字)卡插槽(3.3 V)。
    1个用于“ActiveSync”功能或用于外部计算机MCA操作(随附ActiveSync和远程显示软件)的USB接口。
    WiFi 802.11通信软件。
    无线移动MCB服务器软件。
    1个音频耳机插孔。

    冷却时间

    高可靠性制冷器专为连续运行而设计。在测量之间,该仪器由直流电源、汽车电池或其他高容量设备供电。初始冷却时间取决于环境温度,但在25°C时通常<12小时。


    软件

    Trans-SPEC-DX-100T与最新版本的MAESTRO MCA仿真器(附带)以及ORTEC γ能谱测量包(如用于一般HPGe光谱分析的GammaVision、用于PuU同位素比分析的FRAMMGAHI以及用于原位废物分析的ISOPlus)完全兼容。

    仪器硬件中集成的USB接口可提供完整的PC控制、实时MCA显示、单个和多个光谱到PC的快速数据传输,以及完整的ORTEC CONNECTIONS网络支持。








  • 配件 +


    Detective trans-SPEC Hard Side CasePelican运输箱。坚固耐用的防水轮式运输箱。

    型号 描述
    DetectiveEX-OPT-2

    DetectiveEX-OPT-3
    提供设备与扩展坞的空间

    适用于AC / DC电源适配器/充电器(PAC-II)的空间外壳

    DETECTIVE-OPT-8 Detective Shoulder Strap肩带。附在仪器上,便于携带。仪器附带一条带子。

    型号 描述
    TSP-OPT-8 肩带

    DETECTIVE-OPT-13 Detective AC/DC Power Adapter/Charger PAC-IIAC / DC电源适配器/充电器(PAC-II)。紧凑型扩展坞,专为方便移动而设计。随时为仪器电池充电并保持就绪,充电以保持稳定可用性。单电缆输出到仪器。使用单独的电缆从汽车或主电源输入。充电电路是内部的。不包括必要时由用户提供的校准检查源,并且不提供强制空气冷却以辅助高环境温度下的初始冷却。这不会影响在高环境温度下的使用,但可能会影响仪器的初始冷却时间。一个AC / DC电源适配器/充电器随-PAC仪器型号一起提供。尺寸9.88rdquo; L x 7.48rdquo; W x 2.84rdquo; H,重3.55磅。

    • 电池充电速度比以前的型号快40%。
    • 更充分地为电池充电;电池寿命延长30%。
    • 自动感应电源输入AC / DC,无需切换
    • 充电期间分辨率不降低。
    • 前面板消除了充电开/关开关。
    型号 描述
    TSP-OPT-12 AC / DC电源适配器/充电器

    M-1-T2 Tripod for DetectiveM-1-T2三脚架。

    型号 描述
    M-1-T2-100-VERT 可变长度三脚架和安装硬件。

    DETECTIVE-OPT-15 Ultra Battery Extender with Charger超级电池延长器带充电器。为仪器供电,从而保持内部电池的当前充电状态。不为内置电池充电。电池寿命> 8小时。支持热插拔。重量~3磅。

    型号 描述
    TSP-OPT-15 超级电池延长器。

    DETECTIVE-OPT-16 Detective Docking Station坞站II。包括校准检查源和交流电源。冷却风扇有助于从环境温度开始冷却。充电电路在扩展坞内部。对接站为仪器电池充电并保持就绪,充电和校准以便即时可用。单电缆输出到仪器。从单独的电缆组件输入汽车或主电源。仪器附带一个扩展坞。

    校准检查来源说明: 校准检查源位于扩展坞内部。它包括一个固体密封的~0.25uCi(9250-Bq)Cs137,位于坞站的前端。该放射源只能够以预装的形式出售,不可单独售卖。强烈建议用户不要移除放射源,对该行为,ORTEC不承担任何责任和后果。如果因为某些因素不需要该放射源。请在订购时说明。
    • 电池充电速度比以前的型号快40%。
    • 更充分地为电池充电;电池寿命延长30%。

    型号  描述
    TSP-OPT-16

    Detective Collimator可选的准直器

    型号 描述
    TSP-100-COL-ST 钢准直器, 4 mm 厚
    TSP-100-COL-W 钨准直器, 4 mm 厚
  • 订购信息 +


    型号 描述
    TRANS-SPEC-DX-100T

    Trans-SPEC-DX-100T便携式能谱仪配有扩展底座、通用电源、汽车电源线、肩带和MAESTRO软件。

    TSP-DX-100T-PKG-1

    Trans-SPEC-DX-100T便携式能谱仪配有扩展底座、通用电源、汽车电源线、肩带、MAESTRO软件和大型轮式运输箱。

    TSP-DX-100T-PAC

    Trans-SPEC-DX-100T便携式能谱仪配有交流/直流电源适配器/充电器(PAC)、汽车电源线、肩带和MAESTRO软件。

    TSP-DX-100T-PAC-PKG-1

    Trans-SPEC-DX-100T便携式能谱仪配有交流/直流电源适配器/充电器(PAC)、汽车电源线、肩带、MAESTRO软件和紧凑型轮式运输箱。

    TSP-OPT-3 汽车电源适配器到扩展底座(4针)
    TSP-OPT-4B 扩展底座交流电源(4针)
    TSP-OPT-7 备用电池
    TSP-OPT-8 肩带
    TSP-OPT-11 汽车电源适配器至仪表或交流/直流电源适配器/充电器



    TSP-OPT-12 直流/交流电源适配器/充电器(PAC-II)(PAC-II)
    TSP-OPT-16 带交流电源的扩展底座 II
    TSP-100-COL-ST 钢准直器, 4 mm厚
    TSP-100-COL-W 钨准直器, 4 mm厚
    TSP-ISO-SHLD-3 铅屏蔽,3“长x 2”厚。提供0.5“准直。用于trans-SPEC-DX-100T.
    TSP-ISO-SHLD-2 铅屏蔽,2“长x 2”厚。用于TSP-ISO-SHLD-3的额外准直.
    TSP-ISO-DCC 用于trans-SPEC-DX-100T和TSP-ISO-SHLD的托架滑块/板和安装适配器螺钉和杆.
    DETECTIVE-EX-OPT-2 带底座空间的大型轮式运输箱.
    DETECTIVE-EX-OPT-3 紧凑型轮式运输箱,有交流/直流电源适配器/充电器空间.
    DET-100-OPT-17 PSC TechniCART与trans-SPEC-DX-100一起使用。包括ISO-DCC托架滑块/板和ISO-ADAPT-100.
    M-1-T2-100-VERT 用于Detective 和 trans-SPEC 100 型号的可变长度三脚架和安装硬件.
    M-1-T2 用于Detective 和 trans-SPEC 100 型号的可变长度三脚架.
    M-1-T2-BRKT-100-VERT M-1-T2三脚架上用于 Detective 和 trans-SPEC 100型号的 的垂直安装支架.
